核電直螺紋鋼筋套筒的“嚴”，不是寫在紙上的，是焊在標準里的。普通工程看合格證，核電看爐批號；普通工地抽檢送樣，核電逐批實測加現(xiàn)場工藝檢驗。差之毫厘，在核安全面前就是天壤之別。

為什么這么嚴？因為核安全殼里的鋼筋接頭一旦失效，混凝土保護層再厚也擋不住內力重分布帶來的連鎖反應。直螺紋鋼筋套筒作為機械連接的受力通道，它的每一項指標都直接掛鉤結構完整性。所以采購方別被花哨的報告晃了眼，盯緊這3個硬指標，才是真功夫。

硬指標一：材料源頭可追溯，爐批號是“身份證”

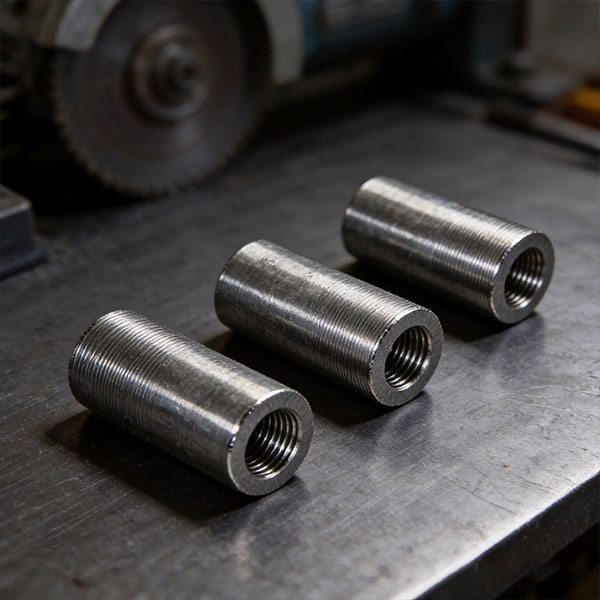

核電采購技術規(guī)格書第一條，永遠鎖定材質。直螺紋鋼筋套筒須采用45號優(yōu)質碳素結構鋼，但光看材質名稱遠遠不夠。

核電要求每一批鋼筋機械連接套筒都附帶材料鑒定試驗報告，且套筒本體上須機械標記爐批號、匹配鋼筋尺寸和強度等級。這根套筒是哪爐鋼水、哪條軋線出來的，查標記就能一追到底。為什么較真？因為材質化學成分偏差0.05%，屈服強度和抗拉強度可能偏離設計值十幾個兆帕。在核安全余量本就緊湊的前提下，這種偏差不允許存在。

采購方驗收時，不能只看質量證明書，須核驗爐批號與實際到貨是否一致，同時要求供應商提供原廠鋼坯的冶煉記錄。若無法實現(xiàn)全鏈條追溯，直接判定不合格。

硬指標二：力學性能達到Ⅰ級接頭標準，數(shù)字鎖定安全底線

核電所有受力鋼筋連接必須為Ⅰ級鋼筋接頭，這是底線。直螺紋鋼筋套筒連接接頭的抗拉強度須同時滿足兩個條件：不小于被連接鋼筋的實際抗拉強度，且不小于鋼筋抗拉強度標準值的1.10倍。與此同時，套筒自身的屈服承載力和抗拉承載力標準值，均應大于被連接鋼筋相應承載力標準值的1.10倍。

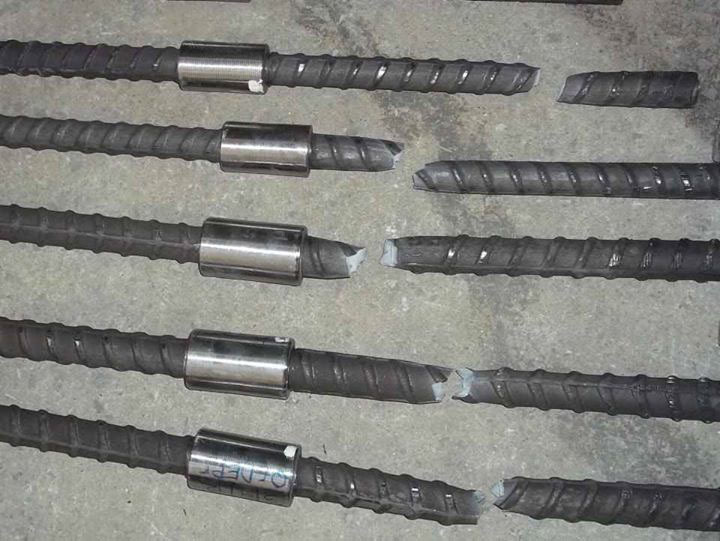

換算成直觀理解：鋼筋拉斷了，套筒和接頭都不能提前失效；整個連接區(qū)段的薄弱環(huán)節(jié)須設在母材，而非套筒螺紋或過渡段。另一個關鍵參數(shù)是殘余變形。依據(jù)JGJ 107的規(guī)定，I級接頭在反復拉壓后的殘余變形應控制在極小范圍內——這直接決定了結構遭遇地震等往復荷載時，接頭能否保持剛性鎖固，不產(chǎn)生滑移。

?

采購方須索取經(jīng)第三方檢測機構出具的型式檢驗報告，重點核對抗拉強度實測值是否≥1.10倍鋼筋標準值，殘余變形是否滿足規(guī)范限值。

硬指標三：螺紋精度與尺寸公差，通規(guī)止規(guī)現(xiàn)場說話

螺紋是直螺紋鋼筋套筒的靈魂。核電標準要求鋼筋絲頭精度達到6f級，套筒內螺紋精度達到6H級。檢驗手段有通規(guī)和止規(guī)——通規(guī)須能順利旋入并達到規(guī)定擰入長度，止規(guī)旋入深度不得超過3個螺距。抽檢比例不低于10%，合格率須大于95%。

精度不達標，有效嚙合齒數(shù)就不夠。原本設計由20個螺紋齒承載的荷載，實際可能只有12個齒參與受力，剩余荷載直接壓在套筒端面。靜載下或許看不出異常，但在疲勞或沖擊工況下，螺紋根部剪切破壞會突然發(fā)生。這就是為什么核電現(xiàn)場進場驗收后，還要做工藝檢驗——用實際施工的同批鋼筋和套筒制作試件，送檢合格方能正式使用。這項流程在鋼筋連接套筒驗收規(guī)范中稱為“現(xiàn)場工藝檢驗”。

尺寸公差同樣嚴格。套筒外徑、長度、內孔直徑須符合設計圖紙，偏差不得超出規(guī)范允許范圍。HRB400E以及HRB500E直螺紋套筒可采用60°牙型角以及采用75°牙型角。采購方測量尺寸時，應以設計圖紙標定值為準。

采購方把這3個硬指標嵌入到每一批進場的驗收流程中——查爐批號追溯、驗力學報告數(shù)據(jù)、親自擰通規(guī)止規(guī)。核電不認“差不多”，只認實測值和標準值之間的那個不等式。嚴謹不是苛刻，是底線。

#直螺紋鋼筋套筒 #核電工程鋼筋套筒 #I級鋼筋接頭 #鋼筋機械連接套筒 #JGJ107 #45號鋼套筒 #直螺紋套筒檢測標準 #核電采購硬指標 #鋼筋連接套筒驗收 #套筒螺紋精度
